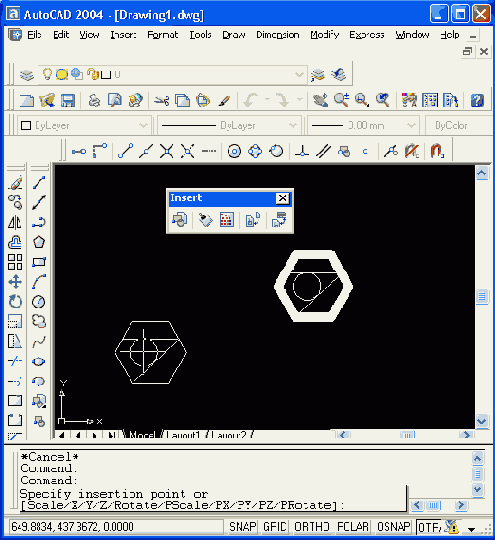

Перемещение изображения блока



Рисунок 7.6. Перемещение изображения блока


Вы можете либо указать точку вставки блока (в данную точку будет помещена базовая точка блока и относительно нее будут выполнены масштабирование и поворот), либо выбрать одну из опций. Напомним, что везде, где вам предстоит выбор из нескольких опций, вы можете для облегчения выбора вызвать контекстное меню с помощью щелчка правой кнопки мыши внутри графического экрана. Первые пять опций позволяют задать параметры вставки блока в наиболее удобной для пользователя последовательности:

  • Scale (Масштаб) — ввод единого масштабного коэффициента по всем трем осям;
  • X (X) — ввод масштабного коэффициента по оси X;
  • Y (Y) — ввод масштабного коэффициента по оси Y;
  • Z (Z) — ввод масштабного коэффициента по оси Z;
  • Rotate (ПОворот) — ввод угла поворота блока.

Еще пять опций являются не параметрами вставки блока, а параметрами слежения при перемещении блока вместе с курсором по полю рисунка. Это полезно, когда блок имеет достаточно большие размеры и перемещение его с размерами по умолчанию (т. е. когда масштабные коэффициенты по всем осям равны 1, а угол поворота равен 0) не дает возможности зрительно оценить его будущее положение на чертеже. Опции слежения следующие:

  • PScale (ПМасштаб) — ввод единого масштабного коэффициента перемещения для всех трех осей;
  • РХ (ПХ) — ввод масштабного коэффициента по оси X для перемещения;
  • PY (ГТУ) — ввод масштабного коэффициента по оси Y для перемещения;
  • PZ (П7) — ввод масштабного коэффициента по оси Z для перемещения;
  • PRotate (ППоворот) — ввод угла поворота блока при перемещении.

Если вы начали на экране с указания точки вставки, то следующий запрос системы будет таким (он будет пропущен, если в диалоговом окне уже были определены масштабные коэффициенты вставки):
Enter X scale factor, specify opposite corner, or fCorner/XYZJ <1>:
(Введите масштаб no оси Х, укажите второй угол или [Угол/XYZ] <!>:)
Если ввести ненулевое число, то оно будет воспринято как масштабный коэффициент по оси X.
Если указать точку, то координаты ее смещения в миллиметрах от точки вставки будут взяты в качестве масштабных коэффициентов по всем осям. Например, если вторая точка смещена от точки вставки на 6,2 мм по оси X, на 3,97 мм по оси Y и на 0 мм по оси Z, то в качестве масштабных коэффициентов будет принята следующая тройка чисел: 6.2, 3.97, 1.0. Таким образом, нулевое значение по оси Z заменится на значение ло умолчанию, т. е. на 1.
Опция Corner (Угол) запрашивает вторую точку и работает аналогично предыдущему случаю.
Опция XYZ запрашивает масштабные коэффициенты вставки.
После указания масштабных коэффициентов выдается заключительный запрос на угол поворота блока относительно точки вставки:
Specify rotation angle <0>: (Угол поворота <0>:)
На Рисунок 7.7 показан блок Elements, вставленный несколько раз с разными углами поворота и различными масштабными коэффициентами.
Если перед именем команды вставки добавить знак минус (-INSERT (-ВСТАВИТЬ)), то команда вставки будет работать в режиме командной строки, т. е. без диалогового окна. Первый запрос, который она выдает, — это запрос имени вставляемого объекта:
Enter block name or [?] <ELEMENT6>: (Имя блока или [?] <ELEMENT6>:)
