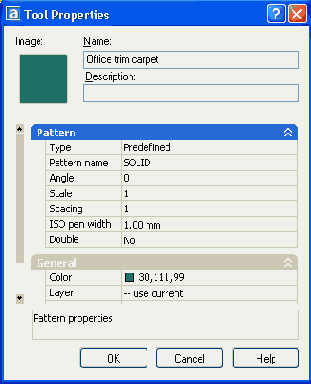

Окно Tool Properties свойств заливки Office trim carpet



Рисунок 7.11. Окно Tool Properties свойств заливки Office trim carpet


Свойства штриховок и заливок знакомы нам по разд. 2.15. Для изменения доступны только те свойства элемента палитры, которые приведены на белом фоне (если фон серый, то это свойство отключено или недоступно). Для корректировки значения свойства щелкните по его строке и выберите из списка или задайте новое значение. На Рисунок 7.12 показано окно свойств с заменой заливки SOLID на штриховку BOX. В поле просмотра Image (Образец) отображается образец новой формы элемента палитры. После редактирования свойства необходимо закрыть окно щелчком по кнопке ОК.
На Рисунок 7.13 приведено окно Tool Properties (Свойства инструмента) свойств блока с именем Desk — 30 х 60 in. Для блоков структура этого окна немного отличается от структуры окна, показанного на Рисунок 7.11 для заливки (штриховки). В списке вместо группы параметров Pattern (Образец) в окне присутствует Insert (Вставка).
Перечислим основные свойства блока, находящиеся в группе параметров Insert (Вставка):

  • Name (Имя) — имя блока;
  • Source (Источник) — полное имя файла, содержащего описание блока;
  • Scale (Масштаб) — масштабный коэффициент, который будет применен при вставке блока (масштаб один по всем трем осям);
  • Rotation (Поворот) — угол поворота блока при вставке;
  • Explode (Расчленение) — признак расчленения блока при вставке (Yes (Да) или No (Нет)).
