Отчет об интерференции


При выполнении анализа зазоров Вы можете сформировать отчет, содержащий информацию обо всех интерференциях сборки. Этот отчет является только формой представления выходных данных. Сами выходные данные хранятся в файле части сборки.

Отчет состоит из трех секций. Секция заголовка содержит информацию о выполнении программы анализа зазоров, а именно:

Date And Time
[Дата И Время]

Когда была запущена программа анализа.

Part
[Часть]

Проанализированный файл части (сборки).



Clearance Analysis Name
[Имя Анализа Зазоров]

Имя набора данных анализа зазоров.

Version
[Версия]

Порядковый номер выполнения анализа.

Mode
[Метод]

Метод выполнения анализа.

Report File
[Файл Отчета]

Имя данного файла отчета.

Затем следует итоговая информация по анализу зазоров.

Number of Zones
[Количество Зон]

Количество зон, на которые была разбита сборка для анализа. Включается в отчет, только если программа анализа выполнялась с ключом -z.

Total Objects
[Всего Объектов]

Количество проверенных объектов (при использовании одного списка).

Total Objects (List 1)
[Всего Объектов (Список 1)]

Количество объектов в списке 1 (при использовании двух списков).

Total Objects (List 2)
[Всего Объектов (Список 2)]

Количество объектов в списке 2 (при использовании двух списков).

Total Pairs
[Всего Пар]

Общее количество пар объектов.

Checked Pairs
[Проверенные Пары]

Количество проверенных пар.

Excluded Pairs
[Исключенные Пары]

Количество пар, исключенных из анализа.

Objects Changes Since Last Run
[Изменившиеся После Последнего Анализа Объекты]

Количество новых или измененных объектов.

Pairs Changed Since Last Run
[Изменившиеся После Последнего Анализа Пары]

Количество новых пар.

Total Interferences
[Всего Интерференций]

Количество всех интерференций в базе данных.

Total Hard Interferences
[Всего Наложений]

Количество интерференций типа наложение в базе данных.

Total Soft Interferences


[Всего Условных Интерференций]

Количество условных интерференций в базе данных.

Total Touching Interferences
[Всего Касаний]

Количество интерференций типа касание в базе данных.

Total Containment Interferences
[Всего Вложений]

Количество интерференций типа вложение в базе данных.

Total New Interferences
[Всего Новых Интерференций]

Общее количество интерференций, обнаруженных в результате анализа.

New Hard Interferences
[Новых Наложений]

Количество интерференций типа наложение, обнаруженных в результате анализа.

New Soft Interferences
[Новых Условных Интерференций]

Количество условных интерференций, обнаруженных в результате анализа.

New Touching Interferences
[Новых Касаний]

Количество интерференций типа касание, обнаруженных в результате анализа.

New Containment Interferences
[Новых Вложений]

Количество интерференций типа вложение, обнаруженных в результате анализа.

Total Run Time
[Общее Время Выполнения]

Время работы программы анализа.

Последняя секция содержит листинг всех интерференций. Каждая интерференция описывается следующими данными:

No.
[Номер]

Уникальный номер интерференции.

Object1
[Объект 1]

Имя первого объекта (тела) и компонента пары, для которой обнаружена интерференция. Если объект неименованный, то выдается только имя компонента. Неименованный объект, не принадлежащий компоненту, помечается записью "(unnamed object)".

Object2
[Объект 2]

Имя второго объекта пары, для которой обнаружена интерференция.

Type
[Тип]

Тип интерференции (наложение, условная, касание, вложение).

Point1
[Точка 1]

Точка на первом объекте, используемая для определения минимального расстояния.

Point2
[Точка 2]

Точка на втором объекте, используемая для определения минимального расстояния.

New?
[Новая ?]

Является ли эта интерференция новой?

Text
[Текст]

Любой пользовательский текст для данной интерференции.

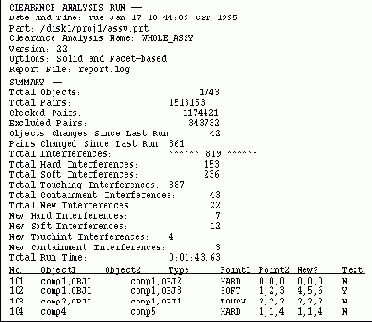

Отчет по интерференциям выглядит примерно так:
