Использование правил форматирования

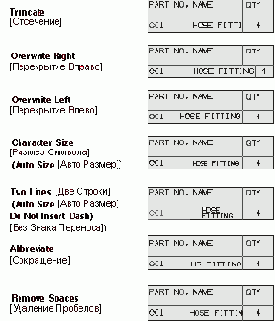

Система выполняет правила форматирования в том порядке, в котором они заданы Вами. Например, если Вы выбрали правило

Abbreviate

как высший приоритет, система пытается решать любые конфликты размещения текста, используя это правило в первую очередь. При неудачной попытке размещения система обращается ко второму правилу, и так далее.

Существуют следующие ограничения для применения правил форматирования:

Опции перекрытия (Overwrite Right и Overwrite Left) раздвигают текущее поле только в пределах одного соседнего поля.

Начальная и конечная позиции (правая и левая границы) поля не могут сдвигаться в одном направлении. Это означает, что поле не может быть раздвинуто вправо, если оно перекрыто слева другим полем.

Текст, который уже выровнен в своем поле, не модифицируется, чтобы освободить место для значения другого поля.

При вычислении размера требующегося и имеющегося пространства для каждого поля система учитывает действительную длину строки, а не ту, которая получается умножением количества символов на ширину одного символа.

Система никогда не раздвигает первое поле влево или последнее поле вправо.

Если использование всех выбранных правил форматирования не позволяет вписать значение поля в столбец, система обрезает значение и выдает сообщение об ошибке.
