Опция Delete All Openings - Удалить все выемки

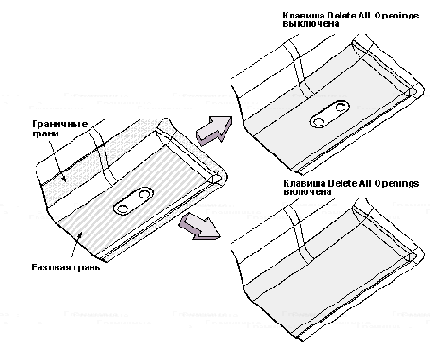

Если клавиша Delete All Openings включена, то в группе граней удаляются все выемки. [Выемка - это внутренний контур, который имеет грани, расположенные только на одной стороне его ребер.] На следующем рисунке показаны результаты включения/выключения этой опции. (Используется предыдущий пример, причем опция Traverse Interior Edges

выключена.)
