Unigraphics. Справочник по сборке

Вставка болта в отверстие


Один из наиболее распространенных случаев - стыковка болта с отверстием. Для этого необходимо выполнить следующие действия:

  • Совместить (Mate) две плоские грани указанных компонентов.

    Выровнять (Align) две цилиндрические грани.

    Определить угол (Angle) между двумя гранями (одна находится на болте, вторая - на базовом компоненте).

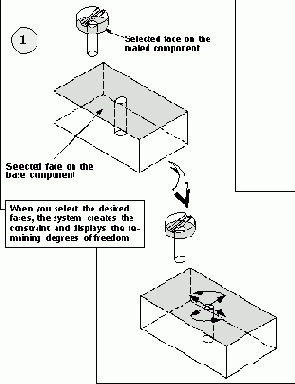

    Создание ограничения Mate (совмещение)

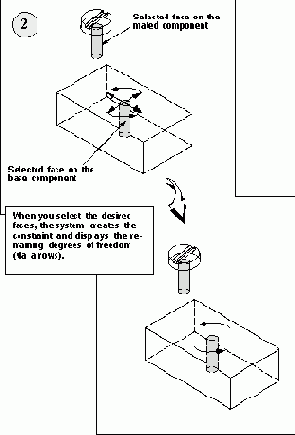

    Создание ограничения Align (выравнивание)

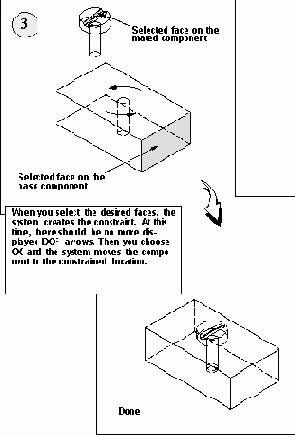

    Создание ограничения Angle (нулевой угол разворота)
