Опция Pack/Unpack - Упаковать/Распаковать

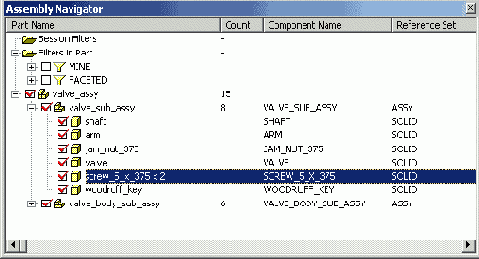

Операцию упаковки можно выполнять только тогда, когда подсборка включает несколько одинаковых (повторяющихся) компонентов на одном уровне. При выборе опции Pack система заменяет в окне навигатора метки всех повторяющихся компонентов на одну иконку, в которой после имени записан символ ' x ' и коэффициент повторения, соответствующий числу применений компонента в подсборке. Следующий рисунок демонстрирует пример упакованного узла "SCREW 5 X 375", содержащего два компонента.
При выполнении операции Unpack над упакованным узлом компоненты распаковываются, то есть в окне навигатора появляется столько меток компонента, сколько раз он применяется в подсборке.
Операции Collapse , Expand , Blank , Unblank , Replace Reference Set выполняются над каждым из повторяющихся компонентов упакованного узла. Если Вы хотите, чтобы не все упакованные экземпляры участвовали в операции, отмените выбор некоторых экземпляров в графическом окне, а затем используйте опцию всплывающего меню.
При выполнении операции Make Work Part над упакованным узлом навигатор сборки выбирает в качестве рабочей части узел, под которым были упакованы повторяющиеся компоненты.
При выполнении операции Pack
упакованный узел изображается так же, как указанный компонент, даже если подсборки других повторяющихся компонентов изображены по-другому (например, если некоторые из них свернуты). Однако параметры изображения отдельных компонентов при упаковке сохраняются и после выполнения операции Unpack восстанавливаются. Только что распакованные узлы всегда полностью свернуты; поэтому, чтобы увидеть параметры порожденных компонентов, возможно, Вам потребуется развернуть распакованный родительский узел.
